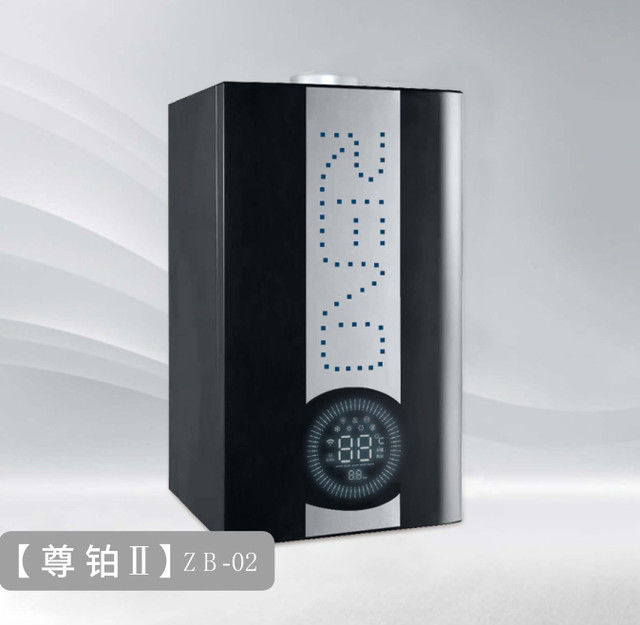

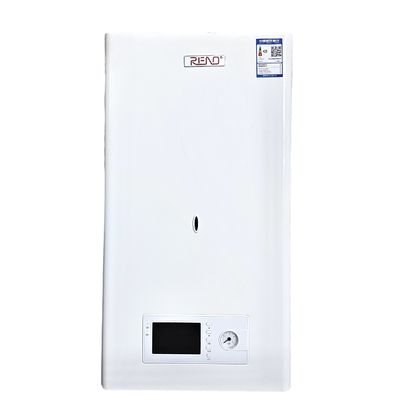

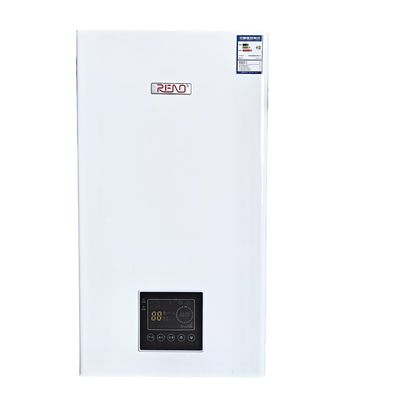

Computer-Steuerung Wandmontierte Gaskombinationskessel für Haus und Wohnung

Gasboiler an der Wand Computersteuerung Kombikessel für Haus und Wohnung

Anweisungen für Gas-Wandboiler

1.Sicher und zuverlässig
Mit 21 Arten von Sicherheitsschutz•Niedrige Ausfallrate

2.Trost
Ultraleise Bedienung•Komfortabler

3. Bequemlichkeit
Berührungssteuerung•Genauer

4.Umweltschutz
Energieeinsparung und Umweltschutz•Folgen Sie dem Trend

5.Nach dem Verkauf
7*24-Stunden-Abschlussservice, Sorgenfrei


Technische Daten des Gaswandkessels

Produktschein

Der Wärmewasserherde funktioniert wie jedes Wärmewasser, und jederzeit ist das Wasser heißes Wasser?Der Wärmetauscher wird erhitzt, so dass das Wasser aus dem Wärmetauscher 4 aus kaltem Wasser in heißes Wasser wechselt. Wenn die Wassertemperatur erkannt wird, um die eingestellte Temperatur zu erreichen, zuerst den unteren 1 # Heizungseinheit stoppen, zur gleichen Zeit 2 # Heizungseinheit Start Verzögerung.Wenn die Temperatur während der Verzögerungszeit nicht sinkt, wird die Heizungseinheit 2# nach einer ausreichenden Verzögerungszeit von 20 Sekunden Gas verbrennen.und die Einheit wird neu gestartet, wenn die Temperatur innerhalb der Verzögerungszeit sinkt. Einheit zur Heizung von Warmwasseröfenhat das gleiche Arbeitsverfahren wie dieEinheit.

Der Ofenkörper besteht aus einem Sammelrohr, einem Einlassrohr, einem Auslassrohr, einer Zirkulationswasserpumpe, einem isolierenden Wasserventil, einem Sammelrohr, einem Gasverzweigrohr, einem isolierenden Gasventil und einem Magnetventil.Verbrennung zuerst, sind seine Strukturmerkmale: Ofen unterhalb des Sammelrohrs, Sammelrohr auf dem Sammelrohrzweig, Ofen über dem Sammelrohr,die Einlassrohrleitung und die Auslassrohrleitung unterhalb des Sammelrohrs. Zwischen den Straßen befindet sich parallel eine Heizungseinheit. Die Heizungseinheit besteht aus Wasserpassage, Luftpassage und Verbrennungskammer.Der Einlasszweig ist durch das Isolationswasserventil mit der Zirkulationswasserpumpe verbunden, und die Umwälzungswasserpumpe mit der Wasserumleitvorrichtung und die Wasserumleitvorrichtung mit dem Wärmetauscher verbunden sind.Der Wärmetauscher ist mit dem Wasserzweig durch Isolieren des Wasserventils verbundenDie Verbrennungskammer befindet sich unterhalb des Wärmetauschers.Der Verbrennungskopf ist mit einer Impulszündnadel und einer Zündnadel ausgestattet., und die Unterseite ist mit einem Magnetmodul ausgestattet Ventil.



Temperaturregelung: ermittelt durch die Wassertemperaturmesssonde, nämlich den Thermistor Pt im Temperaturregelkreis.Der Thermistor Pt ist an den Vergleichsport der integrierten Schaltung 555 angeschlossen, wird das Ende mit dem einstellbaren Potentiometer für die Temperatureinstellung verbunden und das Ende wird ausgeführt. Ist die ermittelte Temperatur größer oder gleich der eingestellten Temperatur,Die Ausgabe des Endgeräts beträgt 0Das Signal steuert die kleinen Relais der drei Pumpen, und eines der Signale steuert das Relais direkt durch das Schaltrohr und verursacht den Stromausfall.
Die Pumpe hört auf zu funktionieren, das Luftschlauchventil schließt sich, die Flamme geht aus und die Heizung stoppt.Steuerelement, um es abzuschalten.Ein Signal durchläuft einen 40-Sekunden-Verzögerungsschaltkreis aus Schaltrohren, der das Relais steuert und deaktiviert, wodurch die Pumpe zum Stillstand kommt.Wenn die ermittelte Temperatur niedriger ist als die eingestellte Temperatur, die Endstation Ausgang "1", Relais-Aktion zur gleichen Zeit, starten Sie die Wasserpumpe.

                                                            Zündsteuerung des Heißwasserofens: Drehung der Wasserpumpe und Verbindung der Wasserflussmessvorrichtung, d. h. Aktion des Wasserflusssignals an die Steuerung.Das Eingangsende des Vergleichers, das aus der Wasserflussmessvorrichtung 4 besteht, ist angeschlossen., und das Ausgangsende in zwei Teile unterteilt, wobei das eine an das Auslöserende des integrierten Blockmodells angeschlossen ist und das andere an das Eingangende der Schaltung angeschlossen.Das Ausgangsende dieser Gruppe steuert den Hochdruckzündungssystem durch das Schaltrohr auf der einen Seite und das Gasmagnetventil L durch das Schaltrohr auf der anderen SeiteZu dieser Zeit,die Brandmeldeadle des Heizwasserofens ist mit dem Schaltrohr verbunden, das den Betrieb des Gasmagnetventils durch einen aus einem Oszillator bestehenden Schutzkreislauf steuertWenn die Brandmelde-Nadel des Warmwasserheizofens ein Signal erkennt, bleibt das Gassolenoidventil L offen.Andernfalls wird das Gasmagnetventil sofort geschlossen..
